反應釜加熱電路中采用固態繼電器調壓
發布者：反應釜 | 碩宸機械 發布時間：2018/11/27 11:00:12

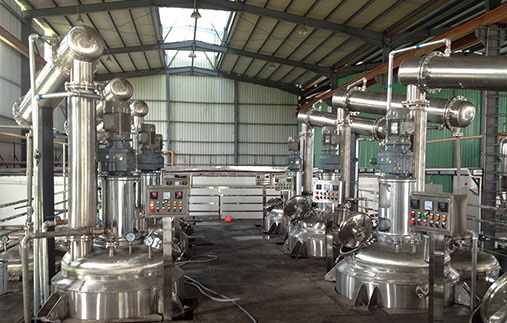

（一）高溫高壓反應釜由反應容器、攪拌器及傳動系統、冷卻裝置、安全裝置、加熱爐等組成。
1、釜體、釜蓋采用1Cr18Ni9Ti不銹鋼加工制成，釜體通過螺紋與法蘭聯接，釜蓋為正體平板蓋，兩者由周向均布的主螺栓、螺母緊固聯接。
2、高溫高壓反應釜主密封口采用A型的雙線密封，其余密封點均采用圓弧面與平面、圓弧面與圓弧面的線接觸的密封形式，依靠接觸面的高精度和光潔度，達到良好的密封效果。
3、釜體外裝有桶型碳化硅爐芯，電爐絲穿于爐芯中，其端頭由爐殼側下部穿出，通過接線螺柱，橡套電纜與控制器相連。
4、釜蓋上裝有壓力表，爆破膜安全裝置，汽液相閥，溫度傳感器等，便于隨時了解釜內的反應情況，調節釜內的介質比例，并確保安全運行。
5、聯軸器主要由具有很強磁力的一對內、外磁環組成，中間有承壓的隔套。攪拌器由伺服電機通過聯軸器驅動。控制伺服電機的轉速，便可達到控制攪拌轉速的目的。
6、隔套上部裝有測速線圈，連成一體的攪拌器與內磁環旋轉時，測速線圈便產生感應電動勢，該電勢與攪拌轉速相應，該電勢傳遞到轉速表上，便可顯示出攪拌轉速。
7、磁聯軸器與釜蓋間裝有冷卻水套，當操作溫度較高時應通冷卻水，以及磁鋼溫度太高而退磁。
8、軸承采用1Cr18Ni9Ti不銹鋼軸承或高強電化石墨，耐摩損，且維修周期長
?。ǘ└邷馗邏悍磻?yīng)釜控制器
1、外殼采用標準鋁合金機箱，上蓋可以向后抽出，便于維護和檢修。面板裝有溫度數顯表、電壓表、轉速表以及控制開關和調節旋鈕等，供操作者操作使用。
2、電氣原理：攪拌控制電路的電子元件均組裝在一塊線路板上，采用雙閉環控制系統，具有調速精度高、轉速穩定、抗干擾能力強等特點，并且具備限制超速、過流等完善的保護功能，調節“調速”旋鈕即可改變直流電機的直流電壓，從而改變電機的轉速，達到控制攪拌速度的目的。
3、加熱電路中采用固態繼電器（俗稱調壓塊）調壓，使加熱電路趨于簡單化，只要調節“調壓”旋鈕即可調節加熱功率，同時，加熱電路的控制部分配備智能化數顯表，使之加熱溫度根據工藝的要求隨意調速，并且控制溫度精度極高。
高溫高壓反應釜安全操作步驟：
1、定時檢查各項容器，反應設備，如果發現破損，必須及時更換，否則，在不知情的情況下進行實驗，造成的后果是難以想象的。
2、壓力選擇；一定要清楚實驗所要求的具體的壓力值大小，并且選用專業的壓力計，在壓力容許的范圍內進行試驗，否則，壓力小了，達不到實驗反應釜的要求，壓力值大了，就十分有可能造成危險。
3、實驗地點；物理和化學反應不是隨隨便便就可以進行的，尤其是高壓下的反應，對實驗地點的要求更高，所以，在進行實驗的過程當中，一定要按照試驗的要求選擇實驗地點。
4、高溫高壓反應釜清潔；注意高溫高壓反應釜內的清潔，每次實驗完畢之后，一定要清理干凈，里面有雜質的時候，切勿擅自開始進行實驗。
5、溫度計；操作時，溫度計一定要以正確的方法放置到反應容器中，否則，不僅測出的溫度不準確，還有可能導致實驗失敗。
6、安全裝置；實驗前，認真檢查各類安全裝置，尤其是安全閥，這樣才能夠確保實驗的安全進行。另外，這些反應釜安全裝置也要定期檢查，維修和保養。
7、高溫高壓反應釜壓力機；高溫高壓反應釜要用特定的壓力計，一般選擇是氧氣專用壓力計，如果，不小心選擇了其他氣體的壓力計，就有可能造成不看設想的后果。
文章由：反應釜hclb.com.cn 碩宸機械設備有限公司整理提供，此文觀點不代表本站觀點
